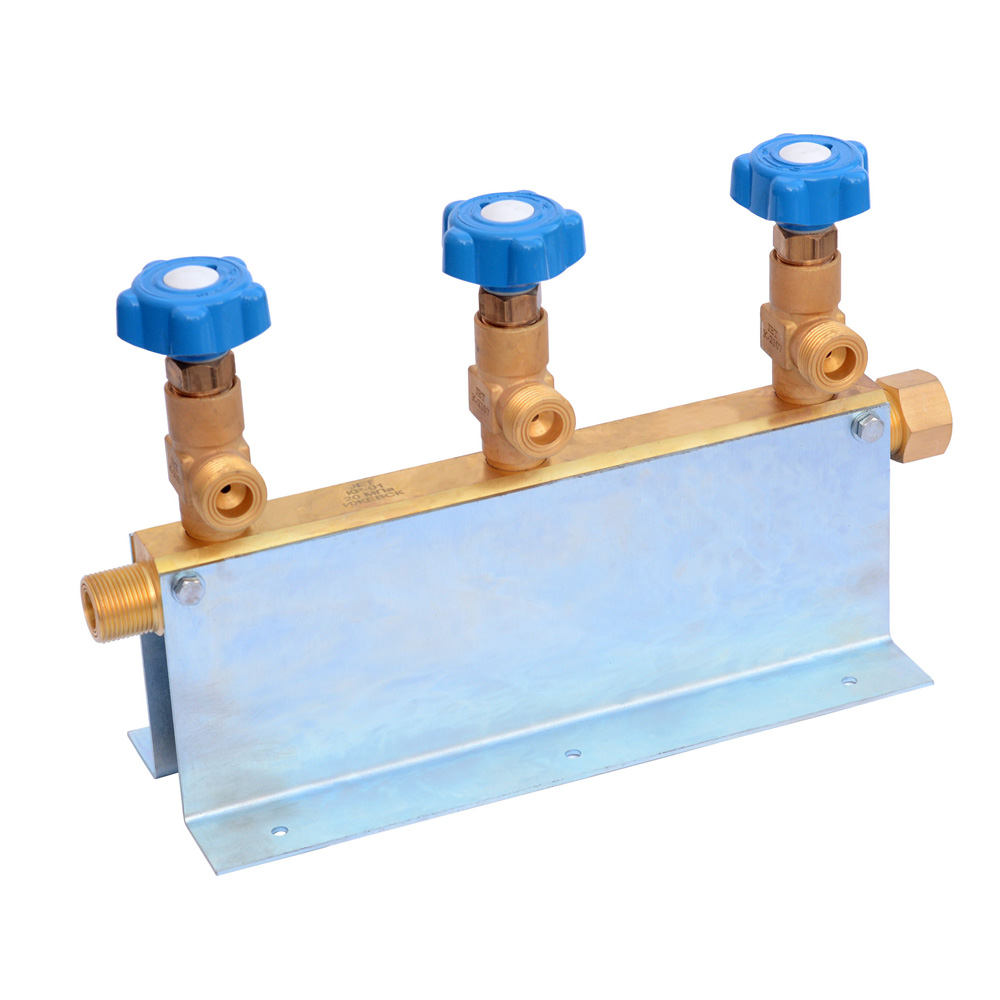

Коллектор рамповый КР-01 кисл-й 3-х вентильный, Джет

Коллектор рамповый Джет КР-01 (3-х вентильный) предназначен для объединения кислородных баллонов в рампу – кислородные станции (газобаллонные), для последующей подачи рабочей среды к потребителю.
Используемый материал - латунь. Важно: для кислорода высокого давления могут применяться коллекторы только из медьсодержащего материала - латуни.

На коллекторах имеются два выходных штуцера с резьбой G3/4, один из них используется для присоединения редуктора или арматуры высокого давления , а на другой установлена глухая гайка с латунной заглушкой. На свободный штуцер может быть установлен измерительный узел или межрамповый медный змеевик для присоединения другого коллектора, при сборке рамп с большим количеством баллонов.
На резьбы затворов запорных клапанов К-2107-200 нанесена смазка кислородостойкая ВНИИ НП-283 по ОСТ 38-01196.
Коллектор рамповый КР-01 так же используется при монтаже рамп закиси азота, азота, аргона и сжатого воздуха.

В качестве запорных узлов применяются клапаны запорные К-2107-200 (посадочная резьба М20х1,5-выходная резьба G 3/4). Конструкция клапанов идентична конструкции вентилей ВК97. Для ремонта коллектора можно менять как клапан целиком, так и отдельные элементы: шток, сальник, сухарь, клапан с уплотнителем. Для обеспечения правильной ориентации клапана при его установки применяются уплотнительные медные шайбы разной толщины.

Номинальное давление PN, МПа ( кгс/см2): 20 (200)

Коллектор сертифицирован в составе рампы перепускной РП-01.
