Модуль ФМ 40 (для подготовки сжатого воздуха)

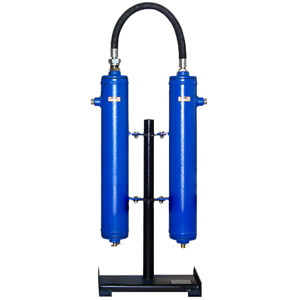

Модуль для подготовки сжатого воздуха СФМ 40 (ФМ) производятся производительностью от 160 л/мин. до 6000 л/мин. - серийно. Сепарационно – фильтрационный модуль СФМ (ФМ) предназначен для тонкой очистки сжатого воздуха от твердых частиц и аэрозолей масла и влаги. Модуль пригоден для использования в различных отраслях промышленности, в системах пневмоуправления и автоматики, в пневмоприводах устройств и инструментов, при окраске поверхностей распылением. Загрязненность подводимого сжатого воздуха должна быть не выше 14-го класса по ГОСТ 17433-88. Остаточное содержание примесей в воздухе на выходе из модуля ГОСТ 17433-80: по твердым частицам - 1 кл. - 0,1мг/м3 по воде и маслу - 2 кл. . - 0,1мг/м3 Размер удаляемых частиц -менее 1 мкм. СФМ (ФМ)состоит из двух последовательно соединенных фильтров с одинаковыми фильтроэлементами, изготовленными на основе ультратонкого стекловолокна. Корпуса изготовлены из стандартной стальной трубы. Соединение фланцевое, калач (труба, соединяющая фильтры) металлический, подсоединительные резьбы наружные, стойка-опора разъемная. Внешняя и внутренняя поверхности окрашены грунт-эмалью с преобразователем ржавчины. Сжатый воздух поступает через боковой патрубок в первый фильтр, где в пространстве между фильтроэлементом и корпусом происходит отделение (сепарация) наиболее крупных капель жидкости. Отделившаяся жидкость (водомасляная эмульсия) стекает по стенкам корпуса и наружному дренажному слою фильтроэлемента в нижнюю часть сосуда – сборник. Далее воздух вместе с мелкими частицами проходит через фильтрующий слой, где улавливаются до 90 % твердых и жидких мелких частиц, а также происходит укрупнение остальных очень мелких жидких частиц, которые улавливаются вторым фильтром, т.е. происходит окончательная очистка сжатого воздуха.

Цифры в обозначении СФМ и ФЭВ соответствуют номинальной производительности (нм3/час).
*     СФМ   предназначены  для   общепромышленного  использования,  в том числе в системах пневмоуправления   и  автоматики,
       в   пневмоприводах   механических   устройств  и  инструментов,  при  покраске  поверхностей  распылением  лаков  и  красок.
*     СФМ    выполнены    на   базе   двух  фильтров  с  цилиндрическими  фильтроэлементами  на  основе   ультратонкого  волокна.
*     Отличаются      длительным   ресурсом   работы,      малым       гидравлическим    сопротивлением,    высокой  надежностью   и
       эффективностью работы.
*     Внимание!  Минимально  допустимое  рабочее  давление  для всех  СФМ  не  менее  0,5 МПа.
