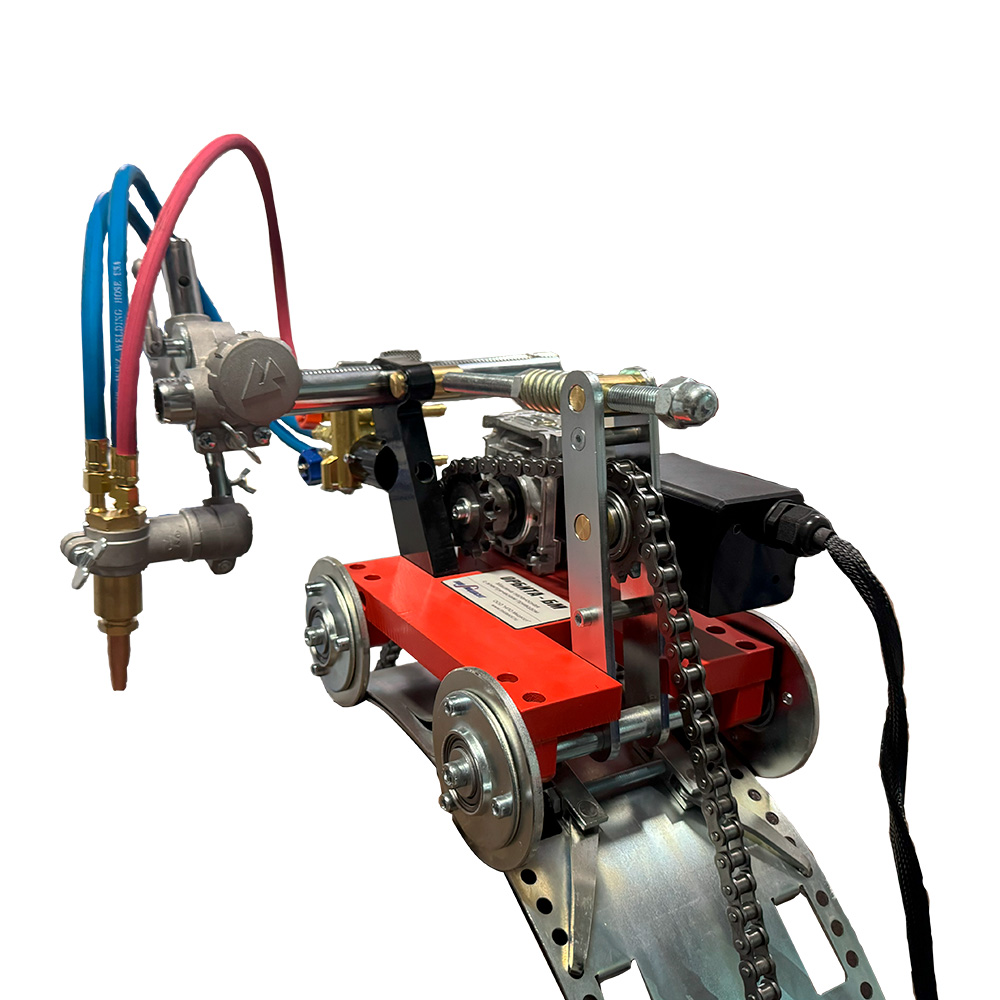

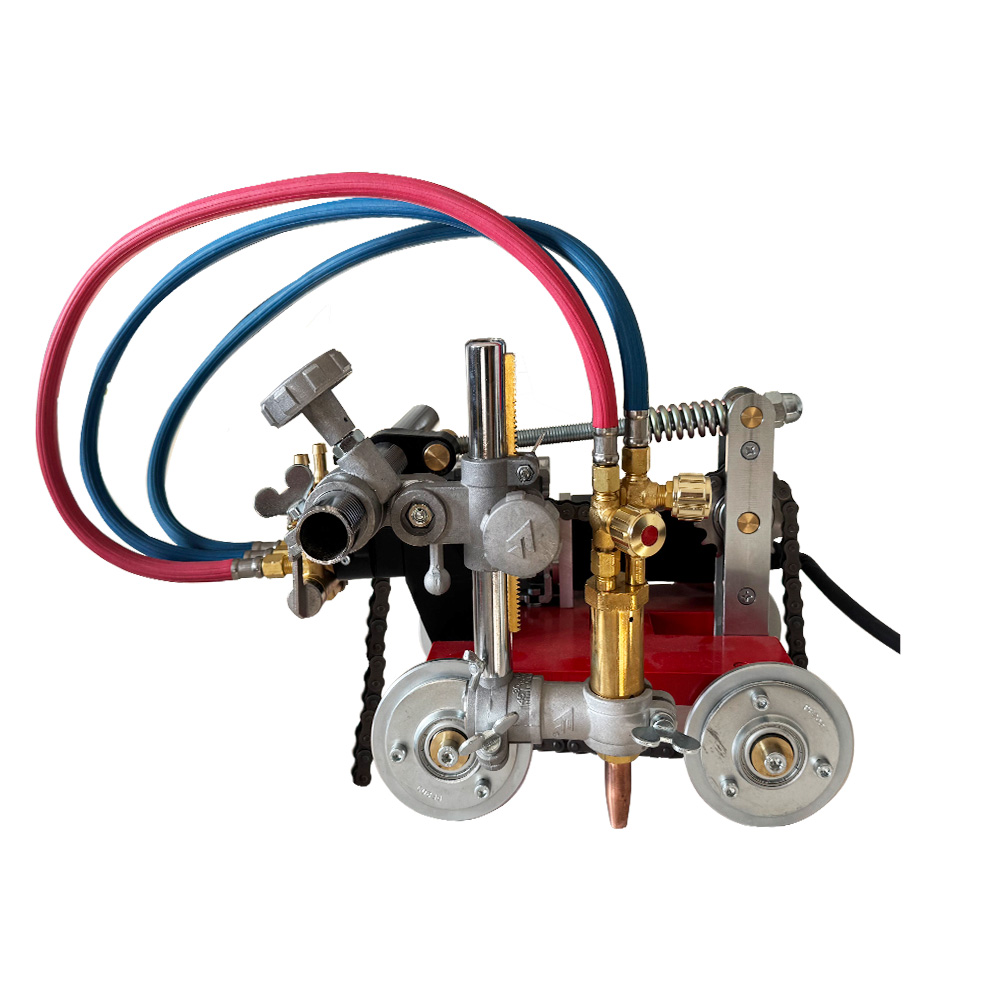

Машина для резки труб ОРБИТА-БМ (1 резак)

Машина "ОРБИТА-БМ" с электрическим приводом переносная (в дальнейшем "машина") предназначена для кислородной резки горизонтально расположенных стальных труб в полевых условиях и в условиях промышленных предприятий. Машина работает с использованием кислорода, пропана или природного газа. Оборудована унифицированным цепным приводом и бандажом новой конструкции. "ОРБИТА-БМ" имеет уменьшенные габариты и вес, по сравнению с ранее выпускаемыми  моделями машин серии "ОРБИТА", что позволяет повысить её мобильность и значительно сократить объём земляных работ при ремонте трубопроводов.

Для комфортной работы на электрической "ОРБИТЕ-БМ", при выполнении работ, машина помимо блока управления, дополнительно комплектуется пультом управления, позволяющим оператору находиться в удобном для него месте и оперативно управлять процессом резки. На пульте располагается резистор ручного изменения скорости движения резательной машины, тумблер включения-выключения подачи напряжения, индикатор сети, тумблер направления (вперед-назад). Решена проблема изменения скорости, её нестабильности при резке труб. Скорость на подъеме машины, по диаметру трубы и на спуске по радиусу одинакова за счет внедрения обратной связи по позиционированию. Для управления бесколлекторным, бесщеточным мотор-редуктором используется специальный драйвер управления импульсами посредством датчиков Холла. Блок управления драйвером с источником питания сконструирован с защитой IP41 и теплоотводом из экструдированного алюминия.

Это преимущество, над коллекторными машинами прошлого поколения, позволило значительно стабилизировать скорость, надежность, долговечность и качество реза труб независимо от диаметра трубы. В машине, помимо ручных вентилей подачи газа, используется рычажная система экстренного включения-выключения режущего и подогревающего кислорода, не меняя регулировок. Мотор-редуктор позволяет осуществлять экстренную остановку до миллиметра в обоих направлениях, для устранения дефектов или недорезов. В процессе модернизации удалось добиться уменьшения веса и габаритов газорезательной машины, что позволяет устанавливать машину на трубу одному человеку, а также уменьшить в два раза глубину рытья траншеи под трубой для проведения газорезательных и электросварочных работ.
