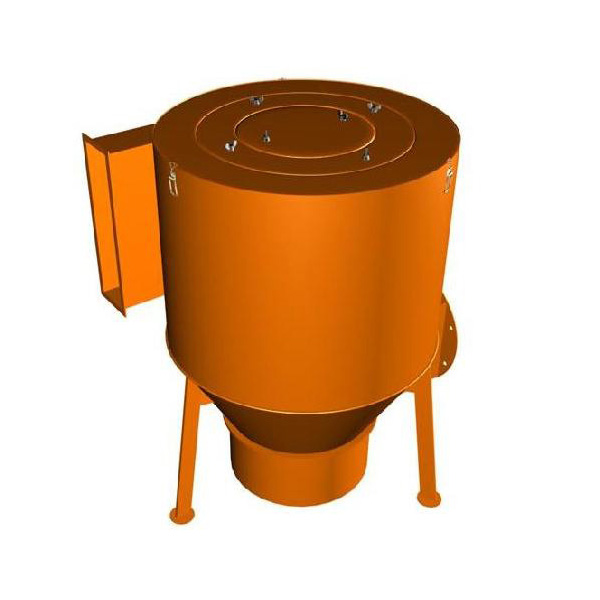

Пылеулавливающий агрегат ЦФВС-5000

Агрегаты модификации  ЦФВС-5000  состоят  из корпуса   с входным  и выходным  патрубками, вентилятора, глушителя и системы автоматической очистки фильтрующего элемента.
Входной патрубок  установлен тангенциально оси агрегата, за счёт чего обеспечивается циклонный эффект (1-я ступень очистки).
Для предотвращения выбросов вредных веществ во входной воздуховод при автоматической очистке фильтрующего элемента  на входном патрубке  установлен патрубок  с обратным клапаном.
В корпусе  размещены жалюзийный сепаратор, обеспечивающий 2-ю ступень очистки  воздуха от средне и мелкодисперсной пыли и фильтрующий элемент тонкой очистки  на бумажно-тканевой основе  обеспечивающий  3-ю ступень очистки.
Наличие трёх ступеней обеспечивает общую степень очистки ~ 99%.
В нижней части корпуса  размещен  пылесборник.
В агрегатах ЦФВС-5000 на крышке корпуса  установлен высокооборотный электродвигатель системы автоматической очистки фильтрующего элемента и блок управления данного электродвигателя.
Электродвигатель жестко соединен с лопаточным механизмом очистки, размещенным внутри фильтрующего элемента.
После выключения вентилятора  автоматически  примерно через 20-60 сек. включается электродвигатель механизма очистки. Лопатки  начинают вращаться, создавая высокочастотную пневмопульсацию. За счет этого осуществляется очистка фильтра. Процесс очистки длится (8-12) сек.,  после чего  электродвигатель очистки автоматически выключается. Пыль после очистки оседает в пылесборнике .
В случае необходимости (выход из строя автоматической системы очистки) только при выключенном и остановленном вентиляторе система очистки может быть включена вручную (включается с задержкой 20-60 сек.).
При неэффективности регенерации фильтра  указанными выше способами, необходима его замена.
Период замены определяется опытным путем в зависимости от интенсивности работы.
Агрегаты модификации  ЦФВС имеют вентилятор  в искрозащищенном исполнении и глушитель.
Вентилятор установлен на виброосновании, а его входной патрубок соединен с выходным патрубком  агрегата.
На выходном патрубке вентилятора  установлен глушитель.
Агрегат снабжен пусковой аппаратурой и кабелем длиной 5м.
