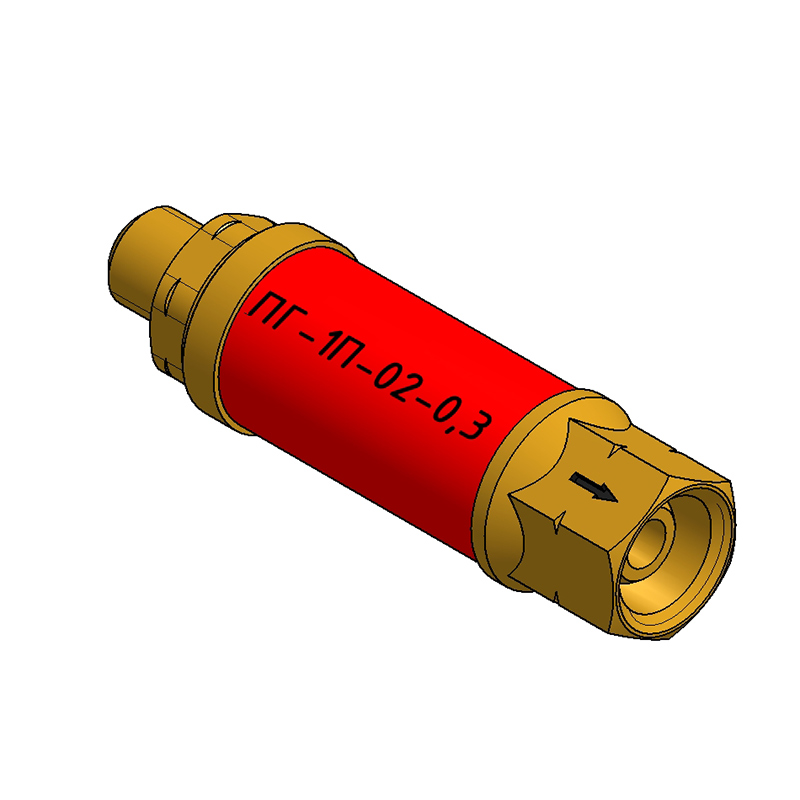

Пламегаситель ПГ-1П-02-0,3 (пропан, инструмент, М12/М16), БАМЗ

Пламегаситель ПГ-1П-02-0,3 (пропан, инструмент, М12/М16) предназначен для пламегашения горючей смеси и для предотвращения обратного тока газа при газовой сварке, резке и аналогичных процессах. Пламегаситель ПГ устанавливается непосредственно на инструмент (резак, горелка и т.д.) и защищает резиновые рукава, газовые редукторы и газовые баллоны или другие магистрали от проникновения в них обратных ударов пламени и предотвращения обратного тока газа.
Пламегаситель изготавливается по ТУ 3645-045-05785477-2003 в соответствии с требованиями ГОСТ 50402.
Вид климатического исполнения УХЛ1 по ГОСТ 15150,  для работы при температуре окружающей среды от минус 25 С  до плюс 40 С.
Пламегаситель состоит из корпуса, штуцера, клапана с уплотняющим резиновым кольцом, пружины и пламегасящего элемента (пористой металлокерамической втулки).
Газ под рабочим давлением подается во входной штуцер  пламегасителя, перемещает клапан, преодолевая сопротивление пружины и далее поступает во внутреннюю полость пористой металлокерамической втулки. Через пористую стенку втулки газ поступает в зазор между втулкой и корпусом  и далее в выходной штуцер  пламегасителя и затем в инструмент или линию.
При возникновении обратного удара пламя горючей смеси (кислород – горючий газ) попадает в пламегаситель и гаснет в порах пламегасящего элемента (металлокерамическая втулка), а клапан перекрывает ток газа в обратном направлении.
